Definition Type: ComplexType
Name: CT_Set
Namespace: http://schemas.openxmlformats.org/spreadsheetml/2006/main
Containing Schema: sml-pivotTable.xsd
Abstract

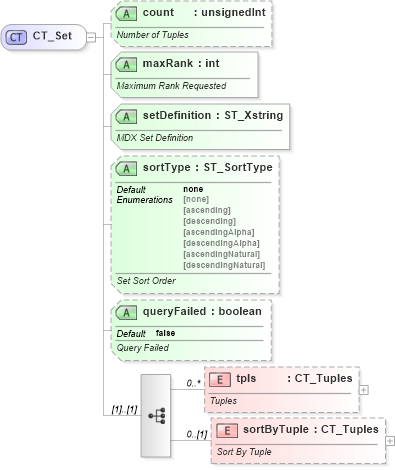

Collapse XSD Schema Diagram:
Drilldown into sortByTuple in schema sml-pivottable_xsd Drilldown into tpls in schema sml-pivottable_xsd Drilldown into queryFailed in schema sml-pivottable_xsd Drilldown into sortType in schema sml-pivottable_xsd Drilldown into setDefinition in schema sml-pivottable_xsd Drilldown into maxRank in schema sml-pivottable_xsd Drilldown into count in schema sml-pivottable_xsdXSD Diagram of CT_Set in schema sml-pivottable_xsd (Office Open XML (OOXML / OpenXML / Ecma 376))
Collapse XSD Schema Code:
<xsd:complexType name="CT_Set">
    <xsd:sequence>
        <xsd:element name="tpls" minOccurs="0" maxOccurs="unbounded" type="CT_Tuples">
            <xsd:annotation>
                <xsd:documentation>Tuples</xsd:documentation>
            </xsd:annotation>
        </xsd:element>
        <xsd:element name="sortByTuple" minOccurs="0" type="CT_Tuples">
            <xsd:annotation>
                <xsd:documentation>Sort By Tuple</xsd:documentation>
            </xsd:annotation>
        </xsd:element>
    </xsd:sequence>
    <xsd:attribute name="count" type="xsd:unsignedInt">
        <xsd:annotation>
            <xsd:documentation>Number of Tuples</xsd:documentation>
        </xsd:annotation>
    </xsd:attribute>
    <xsd:attribute name="maxRank" use="required" type="xsd:int">
        <xsd:annotation>
            <xsd:documentation>Maximum Rank Requested</xsd:documentation>
        </xsd:annotation>
    </xsd:attribute>
    <xsd:attribute name="setDefinition" use="required" type="ST_Xstring">
        <xsd:annotation>
            <xsd:documentation>MDX Set Definition</xsd:documentation>
        </xsd:annotation>
    </xsd:attribute>
    <xsd:attribute name="sortType" type="ST_SortType" default="none">
        <xsd:annotation>
            <xsd:documentation>Set Sort Order</xsd:documentation>
        </xsd:annotation>
    </xsd:attribute>
    <xsd:attribute name="queryFailed" type="xsd:boolean" default="false">
        <xsd:annotation>
            <xsd:documentation>Query Failed</xsd:documentation>
        </xsd:annotation>
    </xsd:attribute>
</xsd:complexType>
Collapse Child Elements:
Name Type Min Occurs Max Occurs
tpls nsM:tpls 0 unbounded
sortByTuple nsM:sortByTuple 0 (1)
Collapse Child Attributes:
Name Type Default Value Use
count nsM:count (Optional)
maxRank nsM:maxRank Required
setDefinition nsM:setDefinition Required
sortType nsM:sortType none (Optional)
queryFailed nsM:queryFailed false (Optional)
Collapse Derivation Tree:
Collapse References:
nsM:set
